このページの本文へ移動
ページの先頭です
以下、ナビゲーションになります
以下、本文になります

無機合成化学研究室

教員

加藤 将樹(教授)KATO Masaki

DB

研究分野 超伝導および関連物質の合成と物性評価
研究室 SC-207
TEL 0774-65-6686
FAX 0774-65-6686
研究室のHP http://www1.doshisha.ac.jp/~makato/index.html
E-mail makato@mail.doshisha.ac.jp
無機合成化学研究室web siteへ

太田 寛人(准教授)OTA Hiroto

DB

研究分野 新しい磁性材料の探索と高機能化
研究室 SC-208
TEL 0774-65-6690
FAX
E-mail hirota@mail.doshisha.ac.jp

研究内容

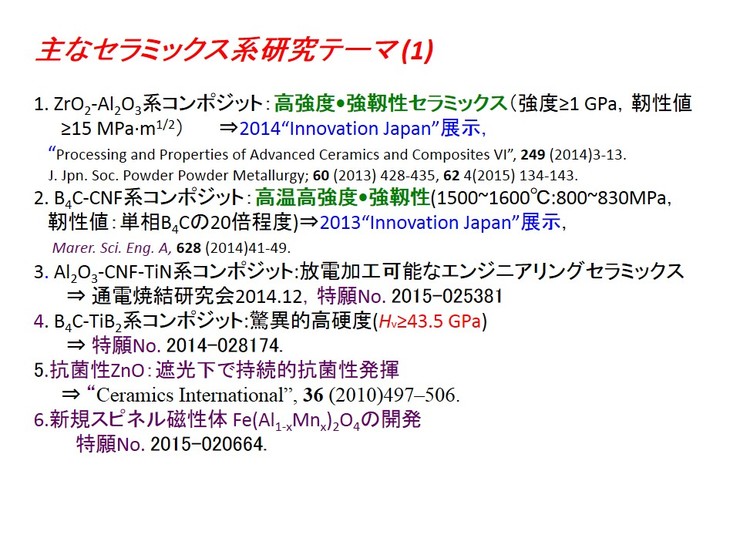

主なセラミックス系研究テーマ(1)
1.1 ZrO2-AI2O3系コンポジット

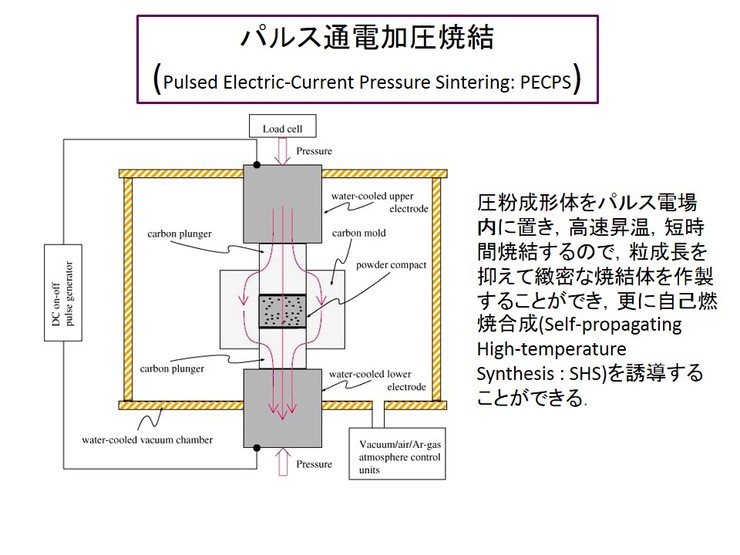

パルス通電加圧焼結

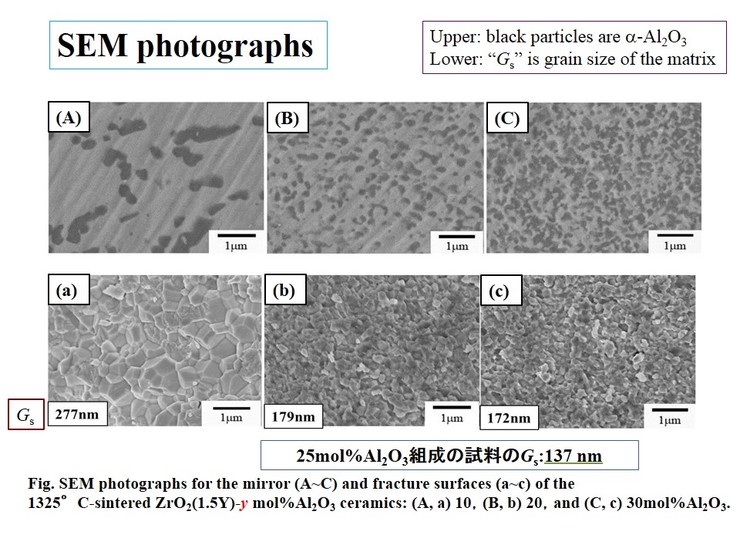

SEM photographs

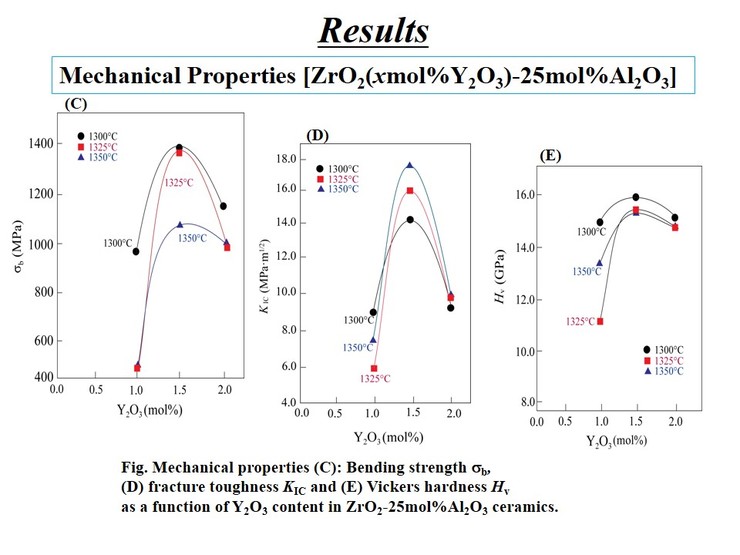

Results

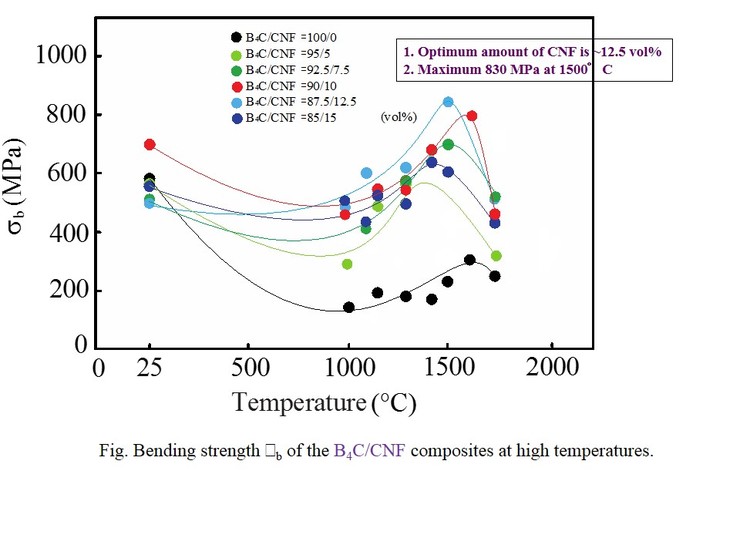

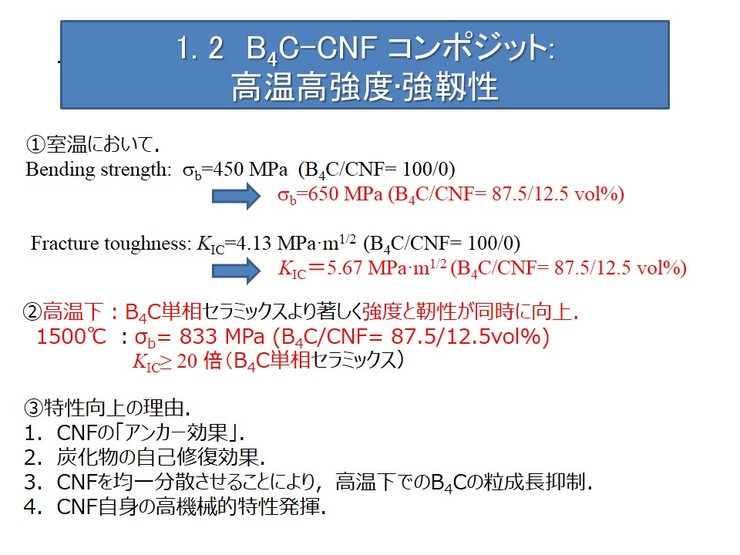

1.2 B4C-CNF コンポジット:高温高強度・強靭性
1.2 B4C-CNF コンポジット:高温高強度・強靭性

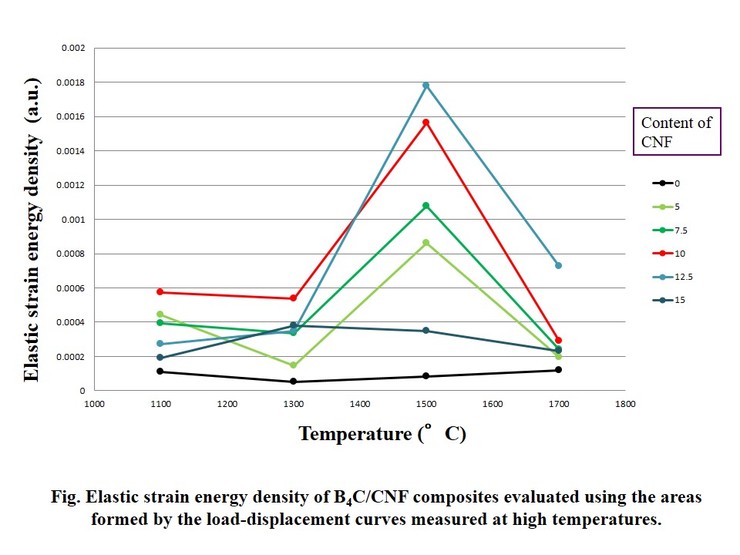

1.2 B4C-CNF コンポジット:高温高強度・強靭性

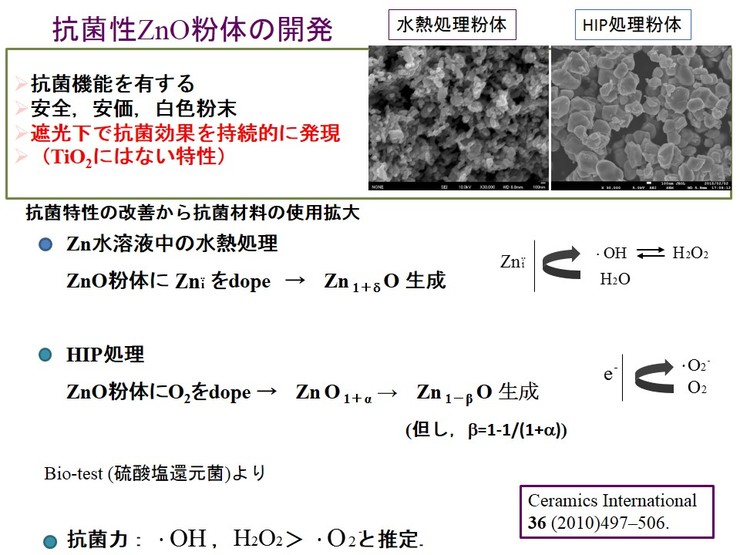

抗菌性ZnO粉体の開発

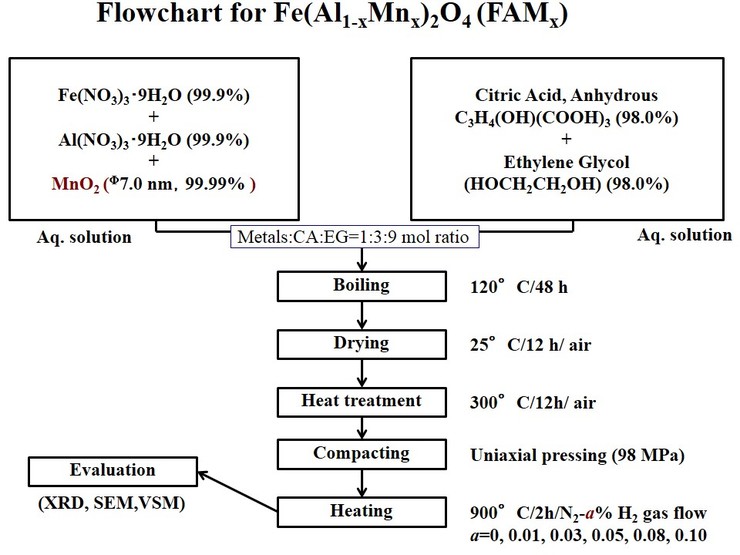

Flowchart for Fe(A11-xMnx)2O4(FAMx)

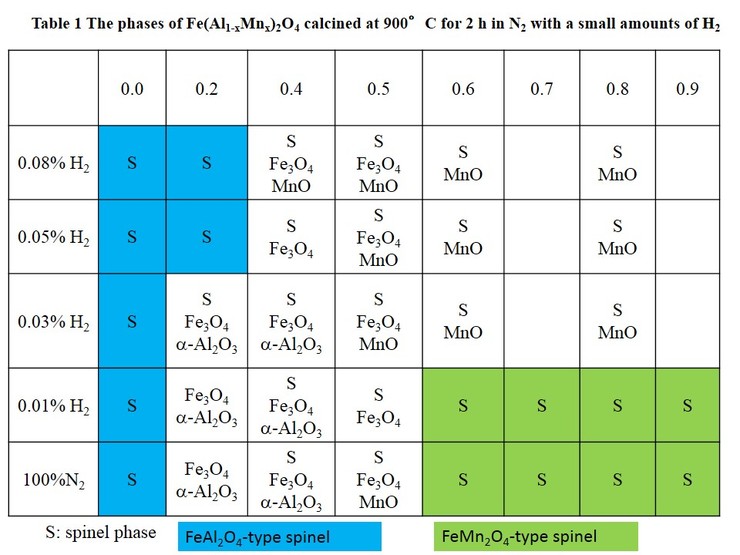

Table 1 The phases of Fe(A11-xMnx)2O4 calcined at 900℃ for 2 h in N2 with a small amounts of H2

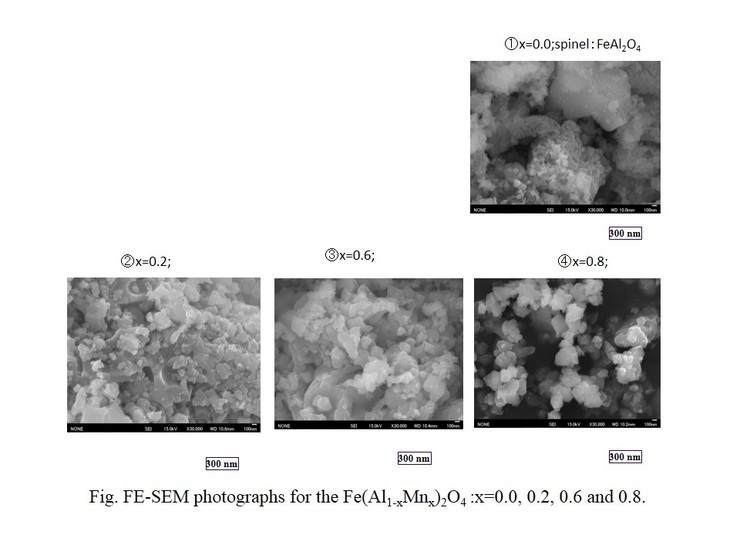

Fig. FE-SEM photographs for Fe(A11-xMnx)2O4 :x=0.0, 0.2, 0.6 and 0.8.

II.電磁気材料

2-1.電気特性材料

ペロブスカイト関連化合物

Mn酸化物:
巨大磁気抵抗効果、金属-絶縁体転移、触媒、燃料電池の電極材料、センサーと幅広く研究


  • (Nd1-xCax)MnO3・・水蒸気吸着特性
  • Ca(Mn1-xTix)O3・・金属-絶縁体転移における電磁気特性
  • (La1-xCax)MnO3・・触媒酸化(燃焼)反応
  • Ca2MnO4 ・・合成と電磁気特性
  • Ca3Mn2O7・・合成と電磁気特性
電磁気材料

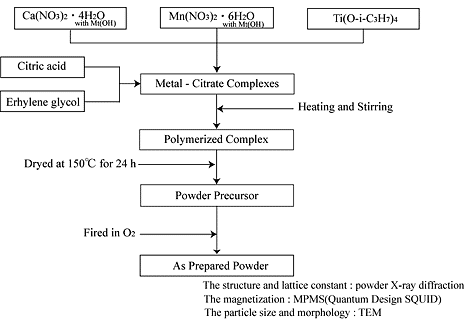

Fig. Preparation of Ca2(Mn1-xTix)O4 powders

電磁気材料

Temperature (℃)

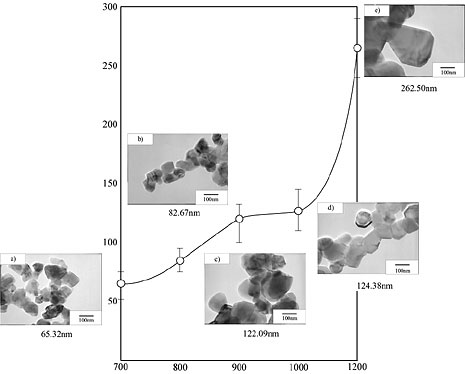

Particle size of Ca2MnO4 heated at

a) 700℃, b) 800℃, c) 900℃, d) 1000℃,and e) 1200℃ in O2

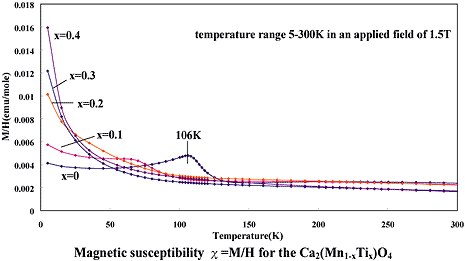

Magnetic susceptibility x=M/H for the Ca2(Mn1-xTix)O4

2-2.磁気特性材料

スピネル-フェライト: Mn-Znフェライト、Mgフェライト
スピネル-フェライト:Mn-Znフェライト、Mgフェライト

Fig. TEM photograph of as-prepared MgFe2O4 powder.

Lattice parameters of Mg (Fe1-xMnx) 2O4

Lattice parameters of Mg (Fe1-xMnx) 2O4

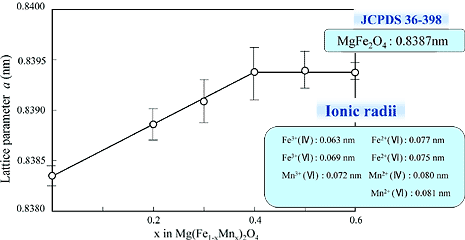

Fig. Lattice parameters (a) of Mg (Fe1-xMnx) 2O4 obtained by

heating at 800℃ for 2 h in air.

III.超伝導関連遷移金属酸化物材料

EuSr2RuCu2-xZnxO8 (0_x_0.2) の合成層状Bi-Co系酸化物Bi2Sr2CoOyの合成とヨウ素インターカレーション

実験方法

固相反応法による合成(湿式混合)
X線回折 結晶構造の評価
(RINT2500, 20~70。)
酸素・窒素分析装置 酸素含有量の算出
(EMGA-620W/C)
熱重量分析(TG) ヨウ素含有量の算出
(DTG-50)
SQUID 磁化率測定
(MPMS,5K~300K,0.1T)
四端子法 電気抵抗の測定

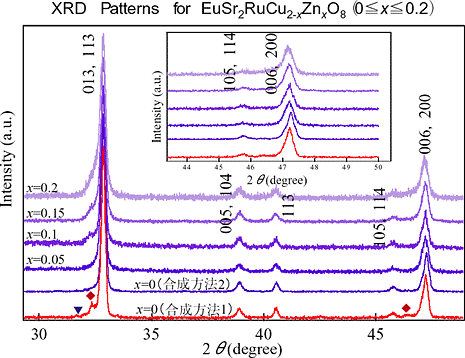

XRD Patterns for EuSr2RuCu2-xZnxO8 (0≦x≦0.2)

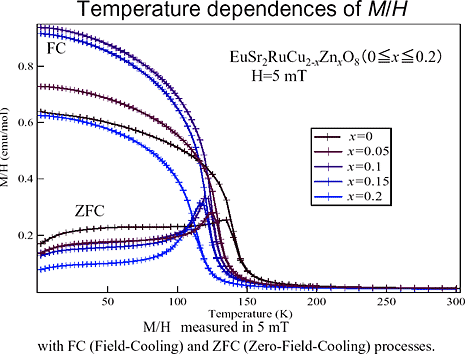

Temperature dependences of MIH

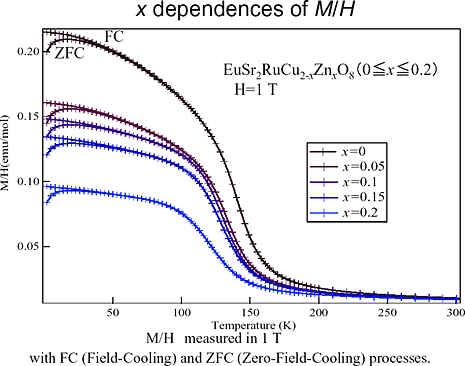

x dependences of MIH

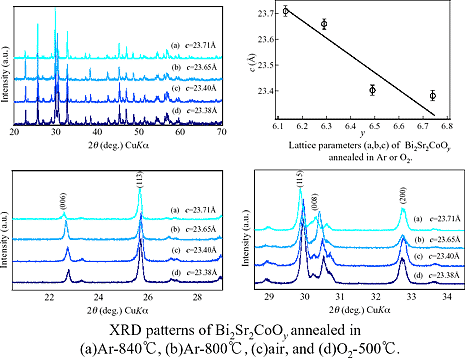

XRD patterns of Bi2Sr2CoOy annealed in (a)Ar-840℃, (b)Ar-800℃, (c)air, and (d)O2-500℃.

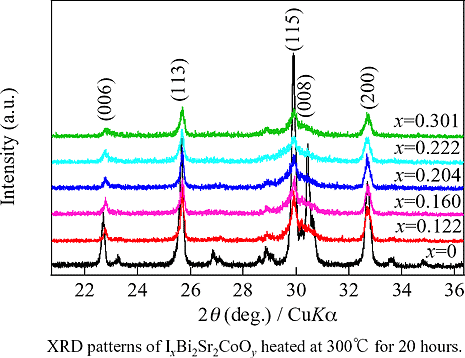

XRD patterns of IxBi2Sr2CoOy heated at 300℃ for 20 hours.

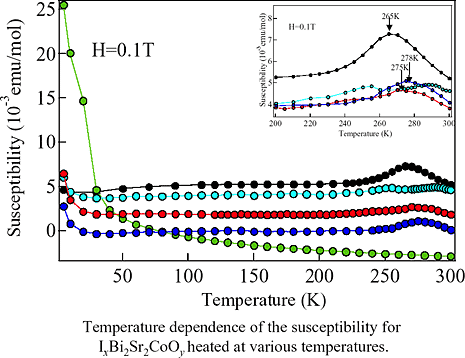

Temperature dependence of the susceptibility for IxBi2Sr2CoOy heated at various temperatures.
